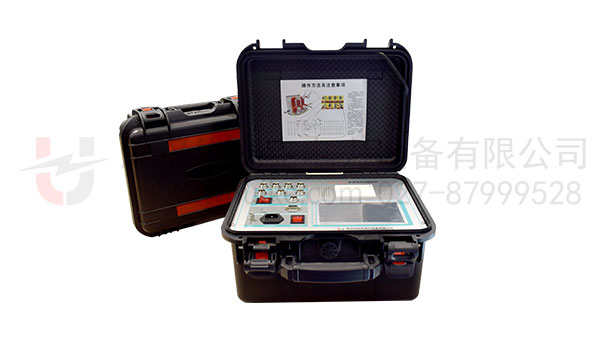

高壓開關動特性測試儀是用于檢測高壓開關分合閘時間、速度、同期性等關鍵動特性參數的重要設備。其精準操作對于保障高壓電力

系統的可靠運行意義重大。無論是在變電站的常規巡檢維護，還是新高壓開關設備的安裝調試階段，電力工作人員都需熟練掌握該測

試儀的操作流程，從基礎連接著手，到執行復雜測試任務，都要做到規范、準確。本指南將為您詳細闡述高壓開關動特性測試儀的操

作方法，助力您高效、精確地完成各項測試工作。

一、操作前準備?

（一）設備檢查?

外觀檢查：在使用高壓開關動特性測試儀之前，需仔細檢查設備外觀。查看儀器外殼有無破損、凹陷或刮痕，顯示屏是否完好無損、

顯示清晰，各個按鍵是否靈敏可正常操作，儀器上的接口有無變形、損壞或腐蝕跡象。一旦發現任何外觀問題，應立即聯系專業技術

人員進行評估與維修，防止因設備硬件故障影響測試結果的準確性。?

配件完整性檢查：確認測試儀所配備的配件齊全且狀態良好。常見配件包括各類測試線、傳感器（如速度傳感器、行程傳感器等）、

電源線、說明書以及合格證等。仔細檢查測試線是否有外皮破損、內部導線斷路的情況，傳感器能否正常工作，確保所有配件均處于

可正常使用狀態，為測試工作的順利開展奠定基礎。?

（二）測試環境準備?

場地選擇：選擇一處平穩、干燥、通風良好且遠離強電磁場干擾的場地放置高壓開關動特性測試儀。例如，應避免在靠近大型電力變

壓器、高壓輸電線路、大型變頻器等強電磁源附近進行測試，以免強電磁場干擾測試信號，導致測量結果出現偏差。?

電源接入：將測試儀的電源線接入符合要求的電源插座。多數高壓開關動特性測試儀的電源輸入要求為 AC220V±10%，

50Hz±1Hz。在接入電源前，務必檢查電源電壓是否穩定，插座是否具備良好的接地保護，以此確保設備及操作人員的安全。?

（三）被測高壓開關準備?

斷電與安全措施：在連接測試儀與被測高壓開關之前，必須確保被測高壓開關已完全斷電，并采取一系列可靠的安全措施。例如，在

開關操作機構處懸掛 “禁止合閘，有人工作” 的醒目標識牌，使用合格的高壓驗電器確認開關處于無電狀態，必要時對高壓開關進

行接地操作，防止觸電事故的發生。?

開關狀態檢查：檢查被測高壓開關的外觀是否存在異常，如外殼有無破裂、變形，操作機構是否靈活順暢，各部件連接是否牢固等。

同時，要保證高壓開關處于正常的分閘或合閘狀態，以便后續進行相應的測試。?

二、基礎連接?

（一）電源線連接?

將測試儀的電源線插頭平穩、緊密地插入已檢查過的 220V 交流電源插座。插入過程中要確保插頭與插座充分接觸，避免出現松動，

否則可能會因接觸不良導致設備供電不穩定，影響測試儀的正常工作。?

（二）測試線連接?

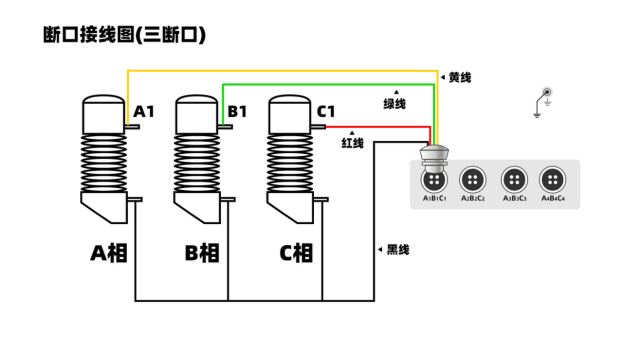

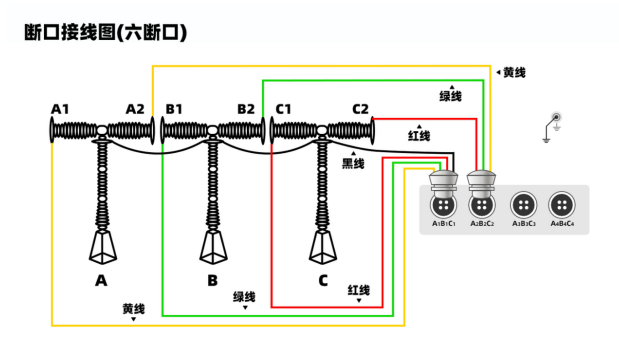

控制回路測試線連接：根據測試儀的控制信號輸出接口和被測高壓開關的控制回路接入點，選用適配的控制回路測試線進行連接。連

接時，需確保測試線連接牢固，防止在測試過程中出現信號中斷或干擾。一般來說，控制回路測試線應具備良好的絕緣性能，以保障

測試過程中的電氣安全。?

傳感器測試線連接?

 · 速度傳感器測試線連接：若要測量高壓開關的分合閘速度，需連接速度傳感器。速度傳感器通常安裝在高壓開關的操作機構連桿等

部位，通過測量操作機構的運動速度來間接獲取高壓開關的分合閘速度。根據傳感器的具體類型和安裝要求，將其正確安裝在高壓開

關上，并把傳感器的測試線接入測試儀的相應速度測量接口。在安裝速度傳感器時，要保證傳感器與操作機構連接穩固，安裝位置精

準，從而確保測量結果的準確性。?

 · 行程傳感器測試線連接：行程傳感器用于測量高壓開關觸頭的行程。將行程傳感器安裝在高壓開關觸頭的運動軌跡上，使其能夠準

確測量觸頭的運動距離。然后將行程傳感器的測試線接入測試儀的對應行程測量接口。安裝行程傳感器時，要仔細調整傳感器的位置

和角度，使其能夠精確感知觸頭的運動，同時要避免在高壓開關動作過程中傳感器受到碰撞或損壞。?

（三）傳感器連接（若有）?

速度傳感器連接：速度傳感器的安裝位置對于測量精度至關重要。例如，對于彈簧操動機構的高壓開關，可將速度傳感器安裝在靠近

合閘彈簧釋放軸或分閘彈簧儲能軸的位置，通過測量軸的轉動速度來換算開關觸頭的運動速度。安裝好后，將傳感器的輸出線按正確

極性接入測試儀的速度測量通道。?

行程傳感器連接：行程傳感器有多種類型，如直線位移傳感器、旋轉編碼器等。以直線位移傳感器為例，將其安裝在與高壓開關觸頭

運動方向平行的位置，一端固定在開關本體，另一端與觸頭運動部件相連。確保傳感器的測量軸能夠順暢地跟隨觸頭運動，無卡頓或

偏移。連接測試線時，注意區分正負極，避免接反導致測量錯誤。?

三、儀器設置?

（一）開機與初始化?

開機：接通電源后，按下測試儀的電源開關。此時，儀器開始啟動，屏幕上會顯示啟動畫面，包括儀器型號、軟件版本號等相關信

息。等待儀器完成自檢和初始化過程，在自檢期間，儀器會自動對內部硬件和軟件系統進行全面檢測，確保各部分功能正常。?

語言與單位設置：初始化完成后，進入儀器的主菜單界面。在主菜單中，選擇 “設置” 選項，進入設置界面。在此界面中，您可根

據實際需求選擇儀器的顯示語言，如中文、英文等。同時，設置測試數據的單位，如時間單位（秒、毫秒）、速度單位（m/s、

cm/s）、行程單位（mm、cm）等。?

（二）測試參數設置?

測試類型選擇：高壓開關動特性測試儀具備多種測試功能，如分合閘時間測試、同期性測試、分合閘速度測試、觸頭行程測試、彈跳

時間測試等。在主菜單中選擇 “測試類型” 選項，根據實際測試需求選擇相應的測試類型。例如，若要測試高壓開關的分合閘時

間，選擇 “分合閘時間測試”；若進行同期性測試，則選擇 “同期性測試”。?

參數輸入：依據所選的測試類型，輸入對應的測試參數。比如，在分合閘時間測試中，需設置分閘線圈電壓、合閘線圈電壓、測試次

數等參數。分閘線圈電壓和合閘線圈電壓應按照被測高壓開關的額定參數進行設置，測試次數一般可設為 3 - 5 次，以獲取更為準確

的測試結果。在同期性測試中，需設置三相高壓開關的相間同期允許誤差、同相斷口同期允許誤差等參數。這些參數的設置應嚴格符

合相關的電力行業標準以及設備技術要求。?

四、簡單測試操作?

（一）分合閘時間測試?

啟動測試：在完成測試參數設置后，將被測高壓開關置于合閘狀態（若進行分閘時間測試）或分閘狀態（若進行合閘時間測試）。然

后，在測試儀的操作界面上點擊 “開始測試” 按鈕，測試儀隨即向高壓開關的分閘或合閘線圈施加控制信號。?

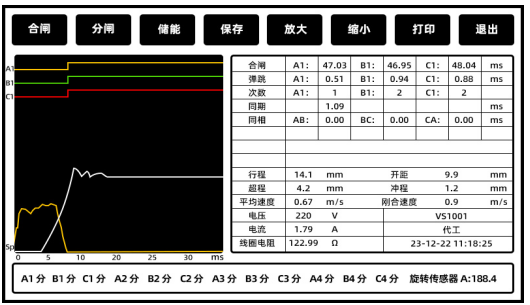

數據記錄與分析：測試儀會實時監測高壓開關的分合閘動作，并精確記錄從控制信號發出到高壓開關觸頭動作的時間，即分合閘時

間。測試完成后，測試儀會在屏幕上顯示分合閘時間的測試結果，包括每相的分合閘時間以及三相的平均時間。同時，您可通過測試

儀的打印功能將測試結果打印出來，或利用數據接口將數據導出至計算機進行更深入的分析。例如，如果三相的分合閘時間差異較

大，超出了允許誤差范圍，可能表明高壓開關的操作機構存在故障，需要進行檢修或調整。?

（二）同期性測試?

測試準備：對于三相高壓開關，在進行同期性測試前，務必確保測試儀與三相高壓開關的各相均正確連接。將高壓開關置于分閘狀

態。?

執行測試：在測試儀操作界面上選擇 “同期性測試” 功能，并點擊 “開始測試” 按鈕。測試儀會依次向三相高壓開關的合閘線圈施

加控制信號，同時實時監測三相觸頭的合閘時間。?

結果判斷：測試結束后，測試儀會顯示三相之間的合閘同期性數據，即相間同期時間差。根據相關標準，相間同期時間差應在規定的

范圍內，如不超過 2ms。若相間同期時間差超出允許范圍，說明高壓開關的同期性存在問題，可能會對電力系統的正常運行產生影

響，需要對高壓開關進行調整或檢修。?

五、復雜測試操作?

（一）低電壓動作特性測試?

測試原理與設置：低電壓動作特性測試用于檢測高壓開關在不同電壓下的分合閘動作情況，以確保高壓開關在電力系統電壓波動時仍

能可靠動作。在測試儀的操作界面上選擇 “低電壓動作特性測試” 功能。設置起始電壓、終止電壓、電壓步長等參數。起始電壓一

般可設為高壓開關額定電壓的 30% 左右，終止電壓設為額定電壓的 110% 左右，電壓步長可根據實際需求設置，如 5%。?

測試過程：將被測高壓開關置于合閘狀態（若進行分閘低電壓測試）或分閘狀態（若進行合閘低電壓測試）。點擊 “開始測試” 按

鈕，測試儀從起始電壓開始，逐步升高或降低電壓，并向高壓開關的分閘或合閘線圈施加控制信號，同時密切監測高壓開關的動作情

況。當高壓開關在某一電壓下成功分閘或合閘時，測試儀記錄下該電壓值。?

結果評估：測試完成后，測試儀會生成低電壓動作特性曲線，展示高壓開關在不同電壓下的分合閘動作情況。根據相關標準，高壓開

關應在規定的低電壓范圍內可靠動作。例如，對于合閘操作，高壓開關應在額定電壓的 85% - 110% 范圍內可靠合閘；對于分閘操

作，應在額定電壓的 65% - 110% 范圍內可靠分閘。若測試結果不符合標準要求，說明高壓開關的低電壓動作特性存在問題，需要

進一步檢查和處理。?

（二）開斷電流模擬測試（若具備該功能）?

測試條件準備：開斷電流模擬測試是一項較為復雜且具有一定危險性的測試，需在專業的測試場地并具備相應安全防護措施的情況下

進行。在進行開斷電流模擬測試前，要確保測試儀的電流輸出能力能夠滿足被測高壓開關的額定開斷電流要求。同時，對測試回路進

行嚴格檢查，保證回路連接正確、牢固，具備足夠的載流能力和短路耐受能力。?

參數設置與測試：在測試儀操作界面上選擇 “開斷電流模擬測試” 功能，設置測試電流大小、測試次數等參數。測試電流應依據被

測高壓開關的額定開斷電流進行設置，一般可選擇額定開斷電流的一定比例進行測試，如 50%、75%、100% 等。設置好參數后，

將被測高壓開關置于合閘狀態，然后點擊 “開始測試” 按鈕。測試儀向測試回路注入規定大小的電流，模擬短路故障，高壓開關在

電流作用下進行開斷操作。測試儀會實時監測高壓開關開斷過程中的電流、電壓等參數，并記錄開斷時間、燃弧時間等關鍵數據。?

數據分析與評估：測試完成后，測試儀會對測試數據進行分析，生成開斷電流模擬測試報告。通過分析報告中的數據，評估高壓開關

的開斷性能是否符合要求。例如，檢查開斷時間是否在規定范圍內，燃弧時間是否過長，開斷電流是否能夠滿足額定開斷電流的要求

等。若測試結果顯示高壓開關的開斷性能存在問題，需要對高壓開關進行全面檢查和維修，嚴重時甚至可能需要更換高壓開關。?


六、測試結果記錄與分析?

（一）數據記錄?

儀器存儲：高壓開關動特性測試儀一般具備數據存儲功能，測試完成后，測試數據會自動存儲在儀器內部的存儲器中。您可在測試儀

的操作界面上選擇 “數據查詢” 功能，查看之前存儲的測試數據。數據存儲格式通常為表格形式，包含測試日期、時間、測試類

型、測試參數以及測試結果等詳細信息。?

外部存儲：為便于數據的長期保存和進一步分析，可將測試數據導出至外部存儲設備，如 U 盤。在測試儀上插入 U 盤后，選擇 “數

據導出” 功能，將數據以指定的格式（如 Excel 文件）導出到 U 盤中。這樣，您可將數據傳輸至計算機，利用專業的數據分析軟件

進行更深入的分析。?

（二）數據分析?

對比標準：將測試結果與相關的電力行業標準、設備技術規范以及歷史測試數據進行對比。例如，對于分合閘時間測試結果，可參考

《電力設備預防性試驗規程》等標準中規定的分合閘時間允許范圍。若測試結果超出標準范圍，應進一步分析原因，判斷是高壓開關

本身存在故障，還是測試過程中出現誤差。?

趨勢分析：對同一高壓開關的多次測試數據進行趨勢分析，觀察各項測試參數隨時間的變化情況。例如，如果發現高壓開關的分合閘

時間逐漸變長，可能意味著高壓開關的操作機構出現磨損或其他問題，需要及時進行維護。通過趨勢分析，能夠提前發現潛在的設備

故障隱患，為電力系統的安全運行提供有力保障。
